在精密机械、3C自动化、医疗仪器等小型化设备领域，微型直线导轨的导向精度、刚性稳定性直接决定设备整体性能。达沃鑫DVN7直线导轨作为7mm级微型精密传动部件，以歌德式四点接触结构、对称分布、紧凑轻量化为核心技术特性，专为小空间、高精度、多向承载场景设计。本文从导向原理、技术结构、应用适配三方面，系统解析DVN7导轨的技术特性与应用价值，为机械配件选型提供专业参考。

一、核心导向原理：精密约束与多向承载的技术逻辑

直线导轨的导向本质是限制自由度、精准约束轨迹，通过结构设计将运动部件自由度锁定为单一直线方向，同时约束径向、侧向、扭转等5个自由度，实现高精度直线往复运动。达沃鑫DVN7导轨的导向原理，依托两大核心技术实现：

1.歌德式四点接触导向结构

DVN7导轨采用四列钢珠+45°接触角的歌德型滚道设计，钢珠与导轨、滑块形成四点接触，可均衡承受径向、反径向、左右侧向四向载荷，受力时载荷均匀分散至各列钢珠，避免局部应力集中。相比两列接触结构，刚性提升30%以上，且具备自动调心能力——通过钢珠弹性变形补偿安装面微小误差，确保导向精度不受安装基准轻微偏差影响，适配小型设备简化安装需求。

2.对称约束导向机制

单轨搭载四个独立滑块（标准型/加长型可选），沿导轨轴向对称分布，形成多点约束、全域支撑的导向体系。相比单滑块、双滑块结构，可大幅提升抗倾覆力矩、抗偏载能力：负载力矩被均匀分散至四个滑块接触面，有效抑制运动中的摆动、扭转与偏移，尤其适配长行程、偏载、高频往复场景，导向平行度误差控制在≤0.01mm/m，重复定位精度达±0.002mm，满足微米级精密导向需求。

二、关键技术结构：微型化设计下的性能保障

1.尺寸与材质：紧凑与耐用的平衡

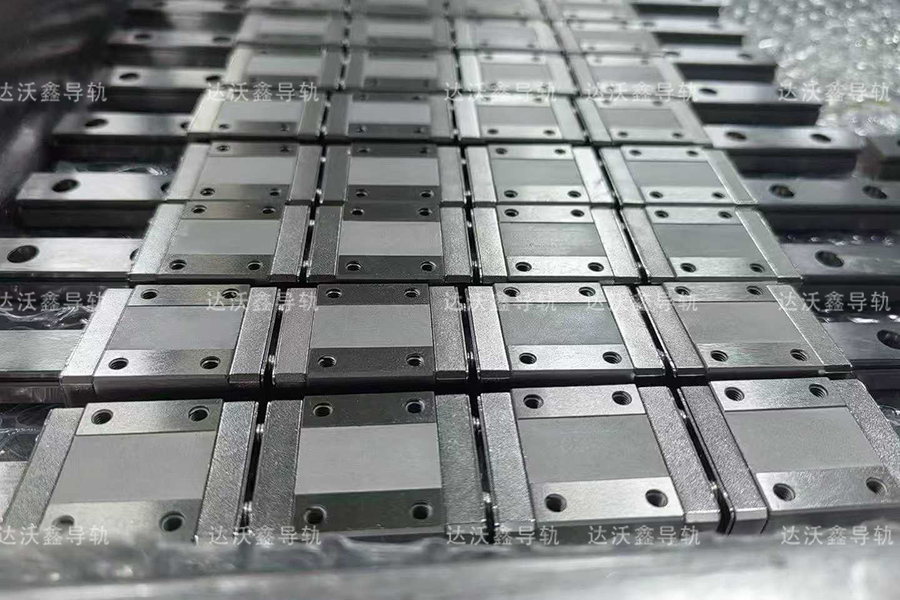

DVN7为7mm轨宽微型规格，组合总高仅8mm，滑块宽度17mm，滑轨厚度4.8mm，适配空间极致紧凑的小型设备。材质采用高碳铬轴承钢，经渗碳淬火与精密研磨，表面硬度达HRC58-62，耐磨抗压、长期运行精度衰减率低；可选不锈钢材质，适配潮湿、医疗、洁净等防锈耐腐蚀场景。

2.循环与润滑系统：低阻长效运行

滑块内置钢珠保持器，避免钢珠运行碰撞，降低噪音与磨损，摩擦系数低至0.003，实现高速低阻运动。配备标准化注油孔+刮油片防尘结构，润滑维护便捷，多层密封有效阻隔粉尘、杂质侵入滚道，保障恶劣工况下的寿命稳定性。

3.精度与预压：精准适配不同需求

精度分为普通级（N）、高级（H）、精密级（P）三档：普通级适配通用小型自动化；高级适配精密装配、检测设备；精密级满足半导体、医疗仪器等超精密场景。预压可选轻预压、中预压，轻预压适配高速低阻场景，中预压平衡刚性与流畅性，消除运动间隙，提升导向稳定性。

三、机械配件应用解析：精准适配小型精密场景

1.半导体与3C自动化设备

用于IC检测、芯片烧录、微型组装设备，结构抗偏载、高刚性，适配微小元件精准搬运、定位，导向精度稳定，避免元件偏移损坏，兼容小型设备紧凑空间设计。

2.精密测量与检测仪器

作为测量平台、探针移动的核心导向部件，DVN7低摩擦、高定位精度特性，确保测量数据精准可靠，多点约束抑制振动，适配高速检测、长时间稳定运行需求。

3.医疗与实验室设备

不锈钢材质款适配医疗分析仪、采样设备，防锈、洁净、低噪音，导向保障运动平稳无卡顿，满足医疗设备高精度、高卫生标准要求。

4.小型机器人与自动化模组

用于微型机械臂、电动滑台、桌面自动化设备，轻量化、高负载（动载0.98KN、静载1.24KN）特性，平衡负载与运动灵活性，提升模组整体刚性，适配高频往复、精准定位场景。
